Diagramm
Definition: Das UML Anwendungsfalldiagramm (auch Use Case Diagramm genannt) ist ein Modellelement in der UML und beschreibt die Zusammenhänge zwischen einer Menge von Anwendungsfällen und den daran beteiligten Akteuren. Dabei stellt dieses das externe Verhalten des Systems in einer bestimmten Situation dar. Ein Anwendungsfall beschreibt, was das System leisten muss, aber nicht wie es das leisten soll.
Table of Contents
- Schema
- [[#Schema#Akteur|Akteur]]
- [[#Schema#System|System]]
- [[#Schema#Assoziation|Assoziation]]
- Beziehungen
- [[#Beziehungen#Include|Include]]
- [[#Beziehungen#Extend|Extend]]
- [[#Beziehungen#Generalisierung|Generalisierung]]
- Beispiel
Schema

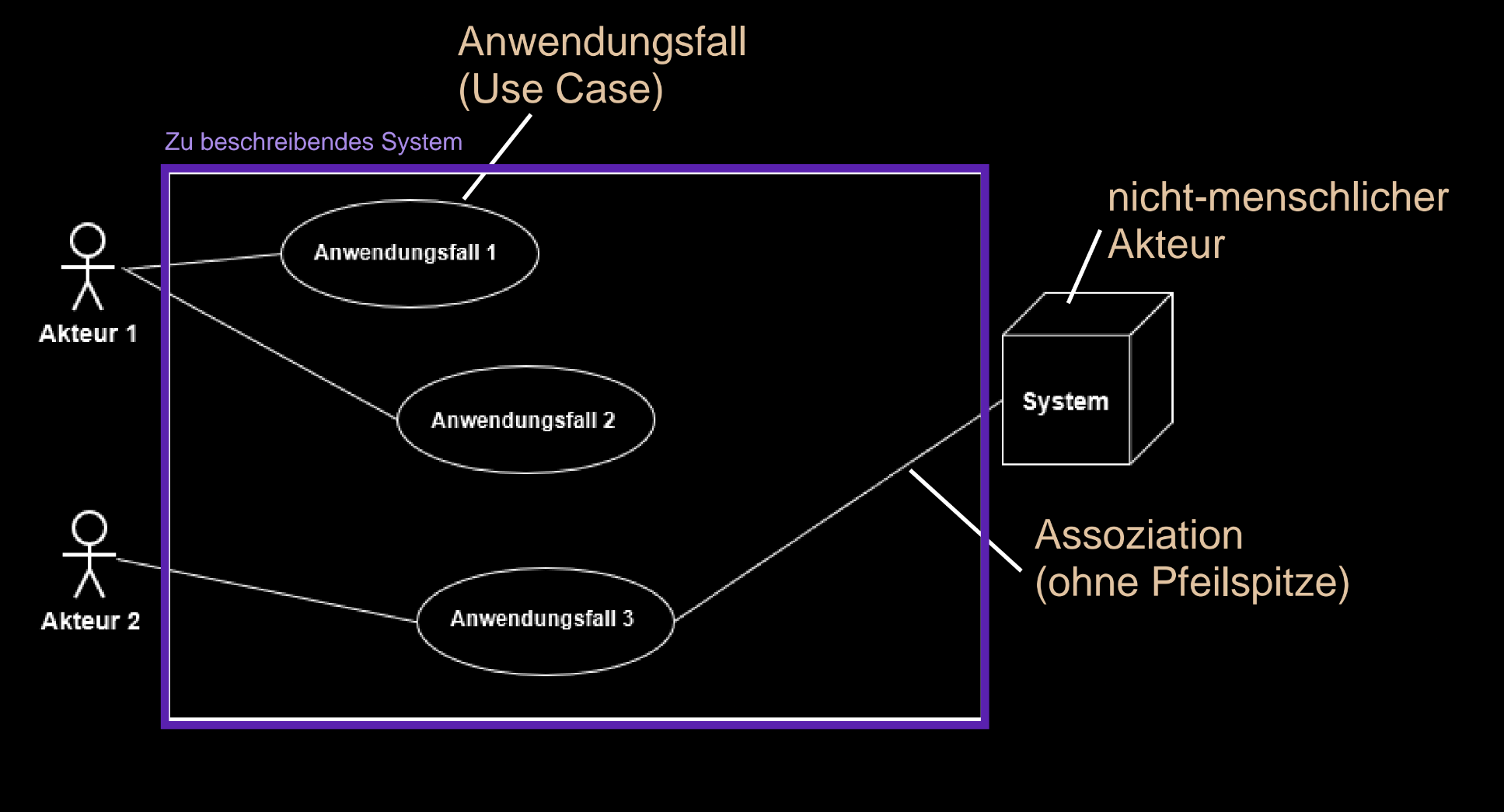

Akteur
menschliche Akteure
System
nicht menschliche Akteure / Systeme
Assoziation
Akteure besitzen Assoziationen zu Anwendungsfällen, wenn sie an den dort beschriebenen
Abläufen aktiv oder passiv beteiligt sind.
Beziehungen
Zwischen den Anwendungsfällen kann es folgende 3 verschiedene Arten von Beziehungen geben, die durch die Beschriftung und die verschiedene Pfeilarten unterschieden werden.
Include
Durch die include-Beziehung wird dargestellt, dass innerhalb eines Anwendungsfalls 1 ein
anderer Anwendungsfall 2 vorkommt. Der Anwendungsfall 2 wird immer ausgeführt, wenn der erste Anwendungsfall eintritt. Eine include-Beziehung wird mit <<include>> angegeben. Bei include-Beziehung zeigt die Pfeilspitze immer auf den Anwendungsfall, um welchen der eigentliche Anwendungsfall erweitert wird.
Extend
Durch die extend-Beziehung wird dargestellt, dass innerhalb eines Anwendungsfalls 1 ein
anderer Anwendungsfall 2 vorkommt. Der Anwendungsfall 2 wird unter bestimmten Umständen ausgeführt, wenn der erste Anwendungsfall eintritt. Dieser Umstand (Bedingung) wird als Notiz an die extend-Beziehung angehängt. Diese Beziehung eignet sich, zur Darstellung von optionalem Verhalten. Eine exclude-Beziehung wird mit <<exclude>> angegeben, sowie mit der Bedingung. Die Pfeilspitze von extend-Beziehung zeigt immer auf den Anwendungsfall, um welchen beim Eintreten der Bedingung erweitert werden kann.
Generalisierung
Durch die Generalisierung werden Spezialfälle A und B Verhalten und Bedeutung vom
Anwendungsfall 1 erben. Damit ist Anwendungsfall 1 eine Verallgemeinerung der Spezialfälle. Die Generalisierung ist die einzige Beziehung, welche zwischen Akteuren auftritt.
Beispiel

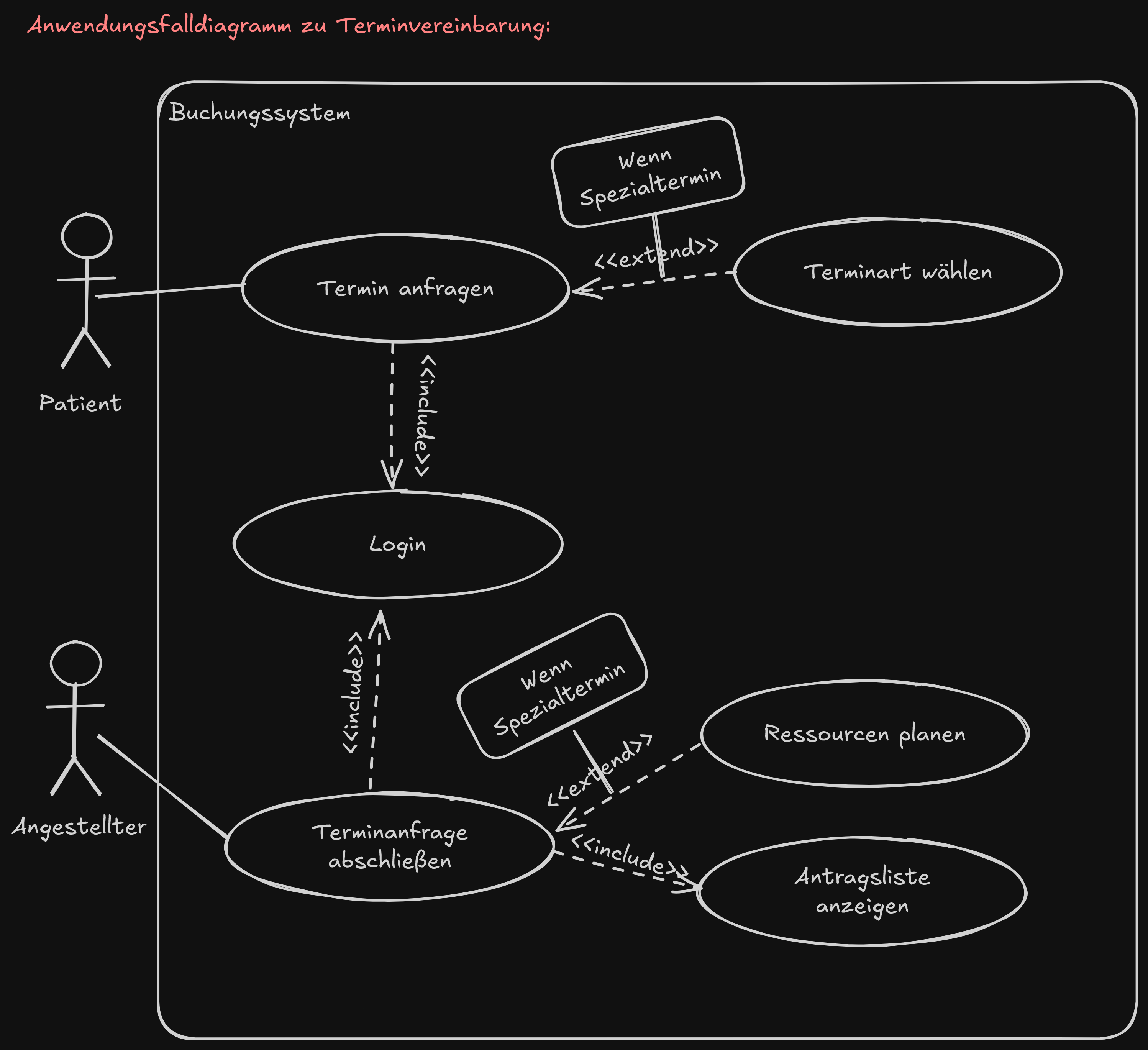

Aufgabestellung Terminvergabe:
Sie arbeiten im Projekt zur Entwicklung einer Software zur Terminvergabe in Arztpraxen mit.
Bei der Analyse ergeben sich folgende Anforderungen:
- Mit dem Buchungssystem können Patienten und Angestellte der Ärzte arbeiten.
- Für das Buchungssystem ist ein vorheriger Login erforderlich.
- Patienten können Termine anfragen.
- Patienten können bei Bedarf aus einer Liste eine spezielle Terminart auswählen.
- Ein Angestellter muss eine Terminanfrage abschließen (bestätigen oder absagen).
- Hierzu muss dieser sich zuerst eine Liste aller Terminanfragen anzeigen lassen.
- Bei dem Abschließen der Terminanfrage muss der Angestellte, wenn eine spezielle
Terminart ausgewählt wurde, die Ressourcen planen.
Erstellen Sie ein Anwendungsfalldiagramm anhand der beschriebenen Anforderungen.
